Клапан предохранительный 4977.09.167-0001.СБ (G 1 ¼'')

23800 ₽

  • Модель: G1 1/4 4977.09.167-0001.СБ
  • Размеры (ДхШхВ), мм: 0.00x0.00x0.00
  • Масса, кг: 0.00

Клапан предохранительный G1 ¼  4977.09.167-0001.СБ для цементовозов Сеспель предназначен для защиты от механического разрушения оборудования и трубопроводов избыточным давлением путем автоматического выпуска избытка среды из системы, изготовлен в климатическом исполнении «У1» по ГОСТ 15150 и может эксплуатироваться при:

  • температуре окружающего воздуха, °С - от минус 45 до плюс 40 °С.
  • относительной влажности воздуха, % - до 80 при 20 °С.

​Клапан должен отвечать требованиям:

  • ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»;
  • ТР ТС 010/2011 «О безопасности машин и оборудования»;
  • межгосударственному стандарту ГОСТ 31294-2005.



Основные параметры клапана

№ п/п

Наименование параметра

Значение

1

Пропускная способность, м3/ч

752

2

Условный проход (DN), мм

25

3

Номинальное давление (PN), бар

2,5

4

Давление настройки (Рн), бар

1,5

5

Давление начала открытия (Рн.о.), бар

0,3-1,5

6

Давление полного открытия (Рп.о), бар



7

Давление закрытия (Рз), бар

1,2

8

Давление гидроиспытаний на прочность (Рпр), бар

3,8

9

Давление испытаний на герметичность (Рпр), бар

2,8

10

Масса не более, кг

1,2

11

Температура среды, °С:

-40…+200

12

Класс герметичности

АА

13

Коэффициент расхода

0,71

14

Норма герметичности затвора, мм3/с (см3/мин)

0,15 (0,009)

15

Ход ЗЭл( диска), мм

8

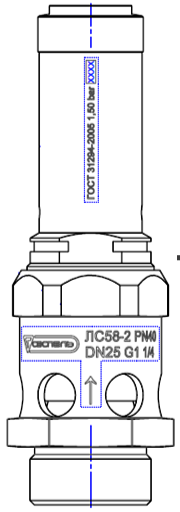

Общий вид клапана

Клапан состоит из следующих  компонентов:

  1.   Диск;
  2.  Держатель пружины;
  3.  Гайка регулировочная;
  4.  Корпус;
  5.  Кожух;
  6.  Пружина 3-27˟75,3;
  7.  Контргайка;
  8.  Устройство подъемное;
  9.  Заглушка;
  10.  Кольцо;
  11. Шайба
  12. Шайба

Работа клапана заключается  в защите оборудования от недопустимого  давления  посредством сброса избытка рабочей среды и обеспечении сброса при давлении закрытия и восстановления рабочего давления.

На корпусе клапана должна быть  следующая информация:  стрелка, показывающая направление подачи рабочей среды, номинальное давление (PN 2,5) условный проход (DN25), условное обозначение (G 1 1/4).



Эксплуатационные ограничения

  1.  При эксплуатации клапана следует исключить возможность произвольного  изменения его настройки без распломбирования и разборки.
  2.  Категорически запрещается использовать клапан на параметры, превышающие указанные в КД.
  3.  Запрещается устанавливать запорную арматуру до клапана и за ним.
  4.  Установку клапанов на сосудах и аппаратах, работающих под давлением, следует проводить в соответствии с НД и правилами безопасности.
  5.  Не допускается проводить отбор рабочей среды из патрубков и на участки присоединительных трубопроводов от сосуда до клапана.
  6.  В связи с тем, что при срабатывании клапана температура газообразных сред понижается, материал отводящего трубопровода должен обеспечивать стойкость к хрупкому разрушению.
  7.  Обслуживающий персонал должен иметь соответствующую квалификацию, а также должен быть проинструктирован в соответствии с настоящим руководством по эксплуатации.

ПРЕДОСТЕРЕЖЕНИЕ: Эксплуатируемые среды не должны разрушать контактные части предохранительного клапана!

Открытие предохранительного клапана должно находиться в диапазоне ≥ 85 % рабочего давления. Предохранительный клапан способен принудительно открываться без какого-либо инструмента, т.к он оснащен специальным оборудованием наверху крышки пружины.

Проверка функции принудительного открывания

При первом введении в действие, после ввода в эксплуатацию или для проверки исправности действия клапана надо провести следующее:

ШАГ 1: Поверхность устройства подъемного вращать против направления часовой стрелки до момента прохода рабочей среды.

ВНИМАНИЕ! Не допускается многократно крутить поверхность устройства подъемного. Может произойти вывинчивание из крышки пружины.

ШАГ 2: Поверхность устройства подъемного вращать по направлению часовой стрелки докрутить до упора.

После этих действий предохранительный клапан готов к применению.

Проверку функции открывания производить минимально один раз в месяц.
