Опросный лист на изолирующие соединения

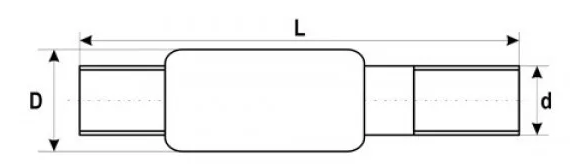

Изолирующее соединение ИС - неразъемное высокопрочное соединение двух металлических патрубков через диэлектрическую прокладку.

• Температурный диапазон эксплуатации . . . . .  -40 до +60С; -60 до +40С
• Электрическое сопротивление постоянному току при 1000 В . . . . .  5 Мом
• Максимальное рабочее давление . . . . . 1,6 Мпа
• Вид климатического исполнения  . . . . .  У1, ХЛ1
• Среда применения: . . . . . природный газ, вода, пар, нефтепродукты

Изолирующее соединение типа «ИС» служит для электрического разрыва трубопроводов, разделяя их на отдельные секции. Такая конструкция предотвращает протекание электрического тока через металлические трубы, что важно для защиты от электрохимической коррозии и обеспечения безопасности при эксплуатации электрооборудования. Применение данных устройств способствует увеличению срока службы трубопроводов, особенно в условиях, где возможны повреждения, вызванные электрическими воздействиями. Это решение эффективно предотвращает развитие коррозийных процессов и повышает надежность всей системы.

Главная задача изолирующего соединения — предотвращение электрического контакта между металлическими элементами трубопровода. Это способствует защите от коррозионных процессов и других негативных воздействий, связанных с протеканием электрического тока. Такие соединения широко применяются в системах, где необходима надежная изоляция для обеспечения долговечности и безопасности эксплуатации.

Основные задачи и области применения

— Обеспечение разъединения отдельных сегментов трубопроводных систем.

— Установка на стояках, а также на вводах и выводах газорегуляторных пунктов (ГРП, ГРПШ), перед газорегуляторными установками (ГРУ) и на входе в газифицируемые здания.

— Использование на трубопроводах, подверженных воздействию блуждающих электрических токов.

— Применение на участках, где трубопровод входит в землю или выходит из неё.

— Предотвращение сбоев и некорректной работы контрольно-измерительных приборов.

Обеспечение безопасности персонала, обслуживающего трубопроводные сети, является приоритетом. Важным элементом также выступает диэлектрическое разделение (секционирование) трубопроводов на смежные участки для предотвращения нежелательных воздействий.

Монтаж, проверка и эксплуатация изоляционных систем (ИС)

Перед установкой изоляционной системы необходимо подтвердить, что её испытательное давление соответствует требованиям испытательного давления трубопровода. При монтаже ИС на горизонтальном участке стоит предусмотреть установку двух опор, расположенных не дальше 3 метров от сварных соединений. Опоры должны иметь глубину залегания ниже уровня промерзания грунта для обеспечения надежности конструкции.

Рекомендации по монтажу ИС с применением электродуговой сварки

При монтаже изоляционных систем (ИС) с помощью электродуговой сварки необходимо защищать полимерную поверхность от попадания брызг раскалённого металла. Использование газовой сварки запрещено, как и укорочение концов ИС или нанесение личного номера сварщика на корпус. Нагрев полимерных элементов не должен превышать 80 °C. Для защиты патрубков, расположенных перед муфтой с полимерной частью, их обматывают ветошью, регулярно увлажняя её холодной водой. Температуру в зоне охлаждения контролируют пирометром, но не на поверхности муфты, так как полимер плохо проводит тепло. При превышении допустимой температуры сварочные работы следует прекратить и охладить патрубки. Монтаж ИС запрещён на действующем газопроводе с наличием газа в системе.

Важные требования для сварщиков и монтажников ИС

Перед началом монтажа изоляционных систем (ИС) сварщикам и монтажному персоналу необходимо обязательно ознакомить с инструкцией.

— Температура материала на концах ИС при изоляции сварных швов не должна превышать 80 °С.

— При покраске нужно сохранить все маркировочные надписи в полной читаемости.

— Отклонения от прямолинейности трубопроводов, на которых устанавливается ИС 15, не должны превышать 2 мм на 1 метр длины в обе стороны от изделия, если иные требования не указаны в проектной документации.

— Измерение электрического сопротивления током напряжением 1000 В проводят при температуре от 10 до 40 °С и относительной влажности воздуха не выше 95%.

Проведение технических проверок и замеров

Технические осмотры и измерения электрического сопротивления выполняются после монтажа и запуска транспортируемого продукта в систему, согласно требованиям отраслевых нормативных документов.

Для заказа и получения подробной информации об изолирующих соединениях ИС вы можете связаться с нами по телефону или электронной почте, указанным на официальном сайте. Мы обеспечиваем доставку продукции как по всей территории России, так и в страны СНГ. Обращайтесь к нам для консультации и оформления заявки — мы всегда готовы помочь с выбором и оперативно организовать отправку в ваш регион.
