Нагреватель стеклопластиковый марки НСП-150
Нагреватель стеклопластиковый марки НСП предназначен для разогревания и поддержания температуры вязких нефтепродуктов (битума, гудрона, масел и др.) в емкостях, хранилищах и др. Нагреваемые среды являются диэлектриками. Эксплуатировать нагреватели необходимо только полностью погруженными в нагреваемую среду и не включать на воздухе.
Нагреватель представляет собой трубу из стеклопластика. В качестве нагревательного элемента используется углеродный волокнистый материал (УВМ), размещаемый внутри стенки трубы. УВМ обладает значительно большей, чем у металлических (нихромовых) нагревателей поверхностью теплообмена. Это обеспечивает равномерный «мягкий» (с малыми удельными поверхностными тепловыми нагрузками) режим нагрева.

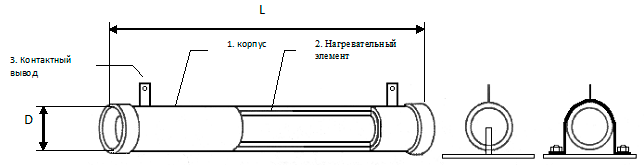

D – внутренний диаметр; L – длина нагревателя; а – крепление болтом; б – крепление хомутом.
Нагреватель имеет следующие технические характеристики:
- внутренний (условный) диаметр - 150 мм (±15);
- длина – 1,25; 2,0; 2,5 м (±0,05);
- напряжение питания - 220 В (±10%); По согласованию возможно 380 В
- частота тока – ниже или равна 60 Гц;
- мощность - 4 и 8 кВт (±1);
- удельная поверхностная мощность – 0,62 Вт/см2
- класс электрической безопасности нагревателя по ГОСТ 12.2.007.0-75 - 0.
Подключение нагревателя к системе электропитания стационарного типа осуществляет потребитель путем постоянного соединения через контактные выводы нагревателя с помощью болтов М6. Подключение к электросети нагревателей осуществляют в соответствии с требованиями, установленными ПУЭ, ПТЭ, ПТБ и ГОСТ 12.2.007.9-93. Подключение и эксплуатацию нагревателей должен осуществлять инструктированный и квалифицированный персонал.
Монтаж нагревателей рекомендуется выполнять с помощью отверстий, рассверливаемых во фланцевых буртах (либо хомутов) на расстоянии не более 30 мм от каждого торца нагревателя. Рекомендуемый при монтаже нагревателя угол его наклона к горизонту 1¸2 градуса. Нагреватели не должны лежать на дне емкости и соприкасаться с ее стенками.
Запрещена эксплуатация нагревателей, находящихся в соприкосновении друг с другом. Расстояние между нагревателями должно быть не менее 150 мм.
При эксплуатации нагревателей в емкостях (хранилищах) с высотой более 2-х м при ее заливе (подачи) нагреваемой среды необходимо предусматривать отсекатель. Отсекатель обеспечивает механическую сохранность корпуса нагревателя от струи подаваемой среды в емкость (хранилище).
Нагреватели не токсичны, негорючи и невзрывоопасны. Перегорание токопроводящего слоя не приводит к возгоранию его корпуса.
В случае пожара на складе хранения нагревателей средствами тушения огня являются вода, углекислотные и пенные огнетушители, асбестовые одеяла, песок.
Нагреватель не подлежит ремонту и разборке. При выходе из строя нагреватели могут использоваться для дренажа в качестве труб либо утилизироваться на полигонах по утилизации отходов.
Нагреватели транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. При транспортировке не допускаются удары по нагревателю, их падение.
Нагреватели хранят в закрытых складских помещениях или под навесом, исключающие воздействие на них атмосферных осадков при температуре от –60°С до +60°С.
Для определения мощности стеклопластиковых нагревателей марки НСП существуют два способа. Первый способ - это определение сопротивления нагревателя. Второй способ - определение токовой нагрузки, проходящий через нагреватель.
Первый способ не позволяет получать достоверные значения (разброс) сопротивление из-за спецефических свойств углеродного материала по сравнению с металлическими проводами.
Достоверным способом является второй способ. При подключении нагревателя к токовой нагрузки определяют ток, проходящий через нагреватель, используя при этом электрические клещи или другие приборы.
Но при этом надо строго соблюдать подключение нагревателей.
Для определения мощности нагревателей мощностью 8 и 4 квт их соединяют парой одной мощности последовательно. Замер тока проводят в течении 30 сек , не более. На воздухе долго нагреватели включенными держать нельзя. При таком подключении ток будет в два раза меньше фактической для одного нагревателя. Полученное значение увеличивают в два раза и умножают на 220в и получают фактическую мощность нагревателя.
